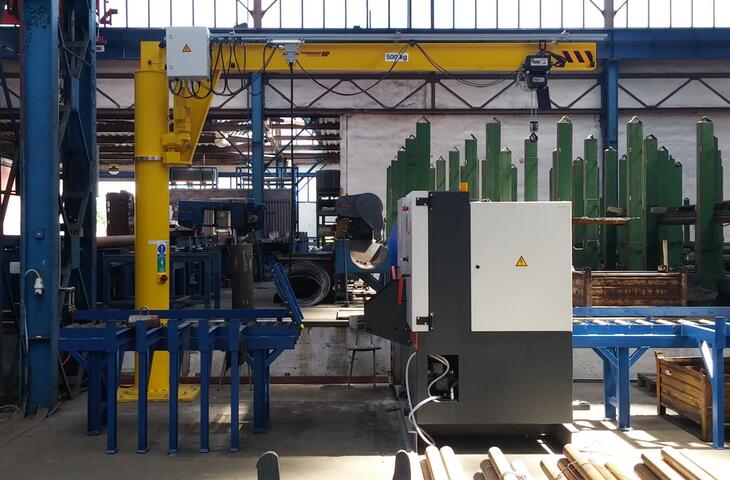

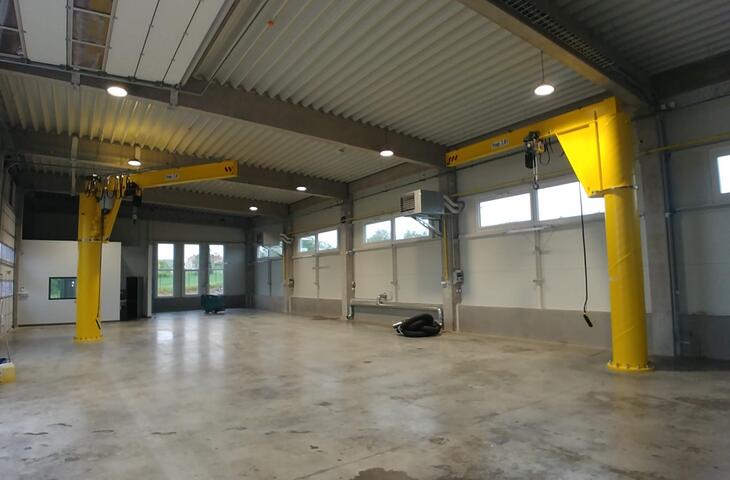

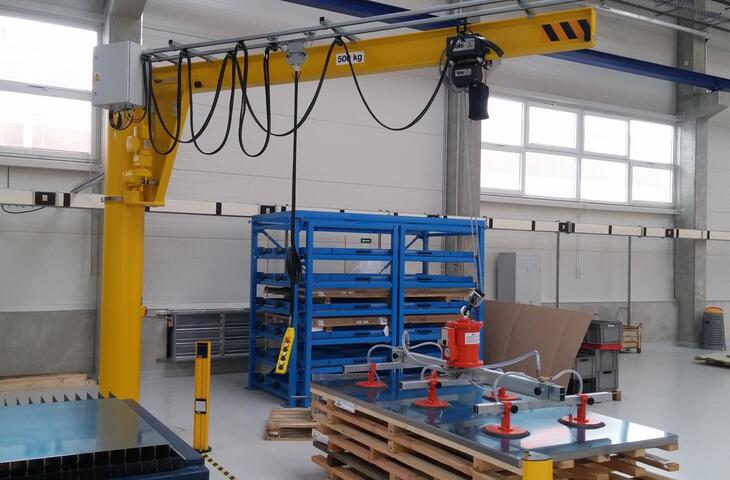

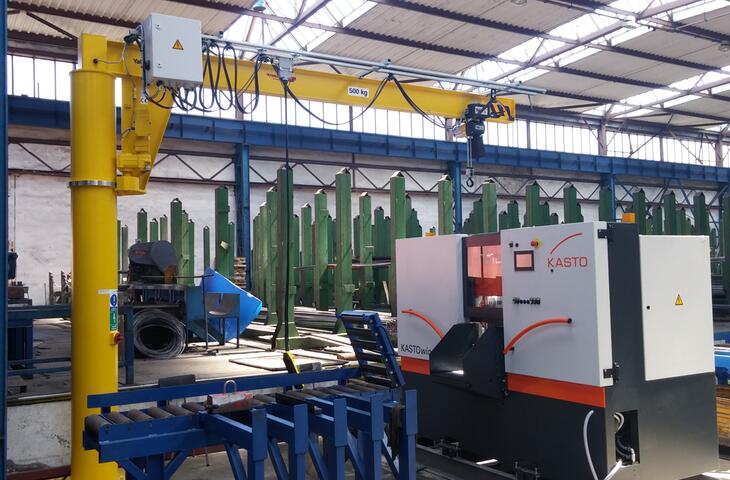

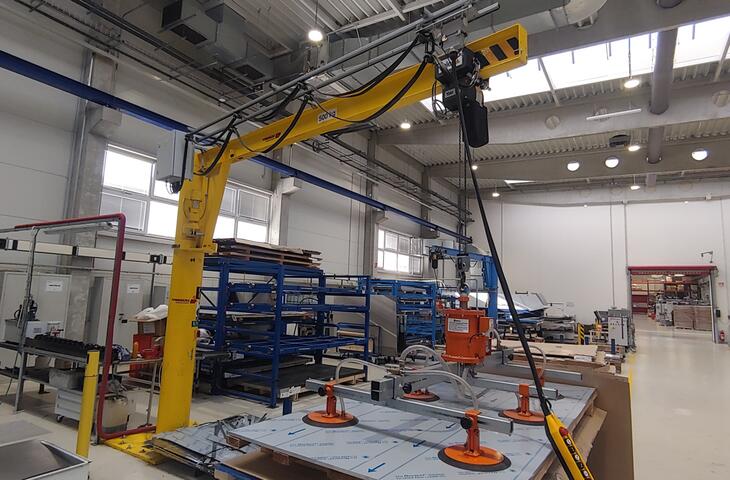

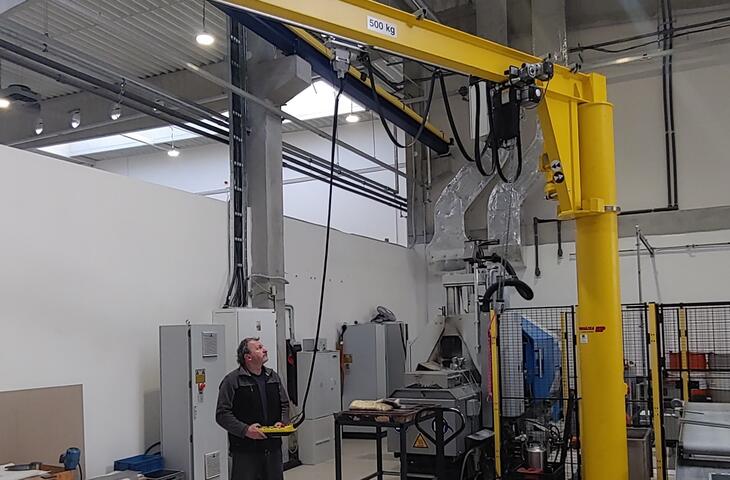

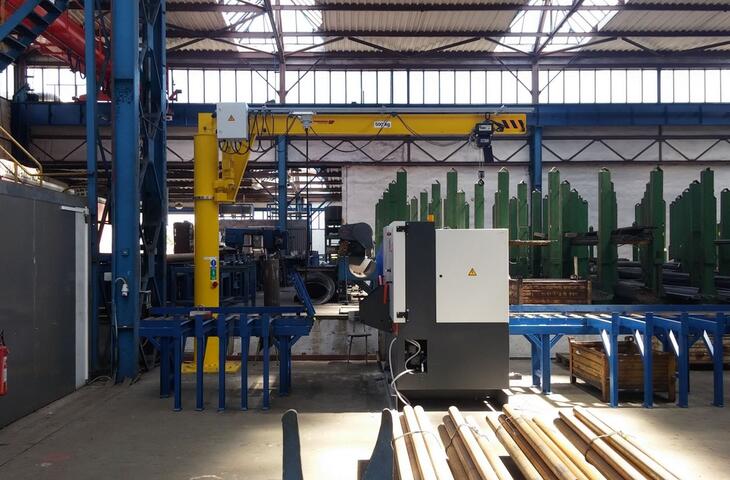

Sloupový otočný jeřáb TKD 360

Průmyslové jeřáby jsou stabilní zařízení pro zvedání a manipulaci s břemeny o vyšší hmotnosti. Od jiných jeřábů se liší především svou flexibilitou, manévrovatelností a speciální konstrukcí, která je přizpůsobena daným podmínkám.

Tento typ jeřábů se uplatňuje zejména v nejrůznějších dílnách či výrobních halách a je možné je používat uvnitř i ve venkovním prostředí. Nejčastěji je najdeme ve strojním průmyslu, logistických skladech a překladištích, autoservisech a opravnách.

Neboť je průmyslový jeřáb zařízení vyráběné obvykle na míru daným podmínkám, musíte při jeho pořizování zvolit následující vlastnosti.

• typ konstrukce jeřábu
• bude průmyslový jeřáb provozován uvnitř nebo venku
• nosnost jeřábu
• potřebná výška zdvihu
• celkové rozpětí jeřábu nebo délka vyložení
• výška od podlahy ke spodní hraně nosníku
• výška od dráhy ke stropu (pokud je jeřáb uvnitř)
• pohon jeřábu

V praxi se setkáváme s několika typy průmyslových jeřábů podle toho, jaké klademe požadavky na jeho používání.

• Sloupové otočné jeřáby – jsou realizovány jako samostatně stojící na stávající podlaze nebo vyhotovené betonové patce a dokáží pokrýt okolí v rozsahu až 360°
• Nástěnné konzolové jeřáby- osazují se na stávající konstrukce haly např. na stěny nebo nosné sloupy nebo na jiné doplňkové prvky, rozsah otáčení je v závislosti na prvku osazení do 180°
• portálové jeřáby – mobilní zařízení, které lze přesunout v rámci prostoru na potřebné místo
• mostové jeřáby – umisťujeme je obvykle u stropu, aby pokryly požadovanou plochu
• podvěsný jeřáb – jde o upravenou variantu mostového jeřábu, která může být sestavena z rámové konstrukce, velmi populární jsou lehké podvěsné systémy s velmi jednoduchými a jemnými manuálními pojezdy v uzavřených profilech - téměř nezbytná záležitost v linkových výrobních halách.

V souvislosti s výrobou a provozováním průmyslových jeřábů existuje několik aktuálně platných zákonu, nařízeních vlády a norem. Je třeba mít na paměti, že zdvihací zařízení – jeřáby s nosností 1 000 kg a vyšší s motorickým pohonem respektive 5 000 kg s ručním pohonem, jsou v rámci naší legislativy tzv. vyhrazeným technickým zařízením. Z čehož vyplývá povinnost přistupovat k těmto zařízením dle zákonu o VTZ č. 250/2021 Sb. a k tomu příslušnému nařízení vlády č. 193/2022 Sb. Z hlediska bezpečného používání jeřábů všeobecně je velmi důležitá norma ČSN ISO 12480-1. Obor jeřábů a zdvihacích zařízení je velmi obsáhlý a stejně obsáhlý je i soubor dotčených norem.

Dále je třeba dodržovat pravidla v návodu k použití a provozní předpisy provozovatele průmyslového jeřábu. S řetězovými nebo textilními úvazky by měla pracovat pouze proškolená osoba.

Vhodný typ průmyslového jeřábu vybíráme zejména podle prostředí, kde jej budeme používat (uvnitř/venku) a také podle toho, jakou plochu s jeho pomocí chceme pokrýt. Pokud požadujeme mobilní zařízení, pravděpodobně zvolíme portálový jeřáb. V opačném případě některý z ostatních typů jako je otočný, mostový či podvěsný jeřáb.

Průmyslové jeřáby dodáváme na míru, takže jeho samotné rozměry jsou vždy odvislé od přání zákazníků. Například podvěsný jeřáb se vyrábí z profilů o standardní délce až 8 metrů a sloupový otočný jeřáb může mít délku ramene až 9 metrů (varianta TKS 270 dokonce až 10 metrů). Vždy záleží na velikosti plochy, na které budete s břemeny manipulovat, ale také na přidružené požadované specifikaci jako je nosnost a vlastnosti podlahy nebo kotevního prvku.

V první řadě jde o úpravu rozměrů či nosnosti samotného jeřábu, pokud to jeho konstrukční řešení umožňuje. Další specifické úpravy na míru souvisí s vybraným typem jeřábu. Například u sloupového jeřábu dodáváme příplatkové příslušenství –  ochrannou stříšku kladkostroje, aretaci výložníku nebo povrchovou úpravu žárovým zinkováním. U podvěsného jeřábu lze zase využít ručně ovládanou pojezdovou jednotku nebo zvolit elektrickou. S konkrétními požadavky a přáními nás prosím kontaktujte. Uděláme vše, co bude v našich silách.

Výška zdvihu závisí na potřebách zákazníka. Vzhledem k tomu, že jde o výrobu na míru, dodáváme průmyslové jeřáby s různou výškou zdvihu, která odpovídá podmínkám dílny, výrobní haly a podobným místům, kde bude jeřáb provozován.

Tyto parametry jsou odvislé od výkonu elektrického kladkostroje. U ručních kladkostrojů záleží na tom, kolik metrů řetězu je nutné odvinout ke zdvihu o 1 m – u vyšších nosností jde o větší délku. Obdobně to funguje v případě elektrických a ručních navijáků.

Ovládání vychází ze specifikace průmyslového dílenského jeřábu a může nabývat několika podob.

• manuální ovládání
• ovládání elektrickým pohonem
• kombinované – například horizontální pohyb postrkem (ručně) a zvedání/spouštění zajišťuje elektrický pohon

Jako ovladače elektrického pohonu jsou nejčastěji používány závěsné tlačítkové ovladače, které jsou připojené přes kabel. Pokud zákazník požaduje maximální úroveň ergonomie a bezpečnosti, může využít rádiem řízené dálkové ovládání.

Práce s průmyslovým dílenským jeřábem podléhá řadě pravidel a předpisů, a proto by ji měl vykonávat pouze řádně proškolený pracovník. Jde zejména o normativní předpisy, návod k použití a provozní předpisy provozovatele průmyslových jeřábů. Průmyslové jeřáby mohou mít několik typů, a proto nelze říct obecná pravidla platná u všech modelů. Avšak vždy je třeba používat jeřáby s rozmyslem, nespěchat a pokaždé si důkladně ověřit správné uchycení břemene.

Nejzávažnější chybou je samozřejmě přetěžování průmyslového dílenského jeřábu a překračování jeho nosnosti, což je nepřípustné. Dále není dovoleno, aby se zařízením manipulovaly osoby, které nejsou řádně proškolené. Vázání břemen musí provádět přímo vazač, školený pracovník, v souladu se všemi normami, návodem k použití a provozními předpisy. Zvedání břemen by mělo být prováděno bez přítomnosti většího než nezbytného počtu osob v těsné blízkosti.

U jeřábů, které nejsou v kategorii vyhrazených zdvihacích zařízení – tzn. jsou motoricky poháněné a jejich nosnost nepřesahuje 1 000 kg, případně jsou ruční s nosností do 5 000 kg – musí být  kontroly prováděny dle nařízení vlády č. 378/2001 Sb., návodu k použití výrobce a provozního předpisu firmy. Kontrolu vykonává pověřená osoba jednou za 12 měsíců.

V případě vyhrazených zdvihacích zařízení se uplatňuje zákon 250/2021 Sb., nařízení vlády č. 193/2022 Sb. a ČSN 27 0142 “Jeřáby a zdvihadla – zkoušení”. U těchto zařízení je třeba striktně respektovat daný rozpis pravidelných inspekcí a revizí, které se stanovují při uvádění zdvihacích zařízení do provozu jak výrobcem tak revizním technikem zdvihacích zařízení.

Aby byl jeřáb úplný, je třeba jej vybavit navijákem či kladkostrojem. Případně využijeme vázací prostředky, ať už jde o textilní úvazky nebo vázací řetězy.

Samozřejmě, umístění průmyslového jeřábu by mělo být dostatečně stabilní, neboť s ním zvedáme břemena o velké hmotnosti. Zejména u sloupového jeřábu, který je ukotven do země, by měl být rovný a pevný povrch. Stejným způsobem je připevněn i podvěsný jeřáb, avšak u mostových jeřábů umístěných obvykle pod stropem výrobní haly je jejich kotvení řešeno do stěny či ocelové konstrukce haly. V každém případě by měl být povrch na který bude jeřáb ukotven, nebo prvek, konzole či sloup tzv. staticky ověřený a schválený pro uvažované zatížení.
